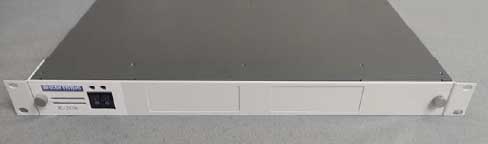

Блок переключения сигналов (БПС) ИС-2501А

Блок переключения сигналов (БПС) ИС-2501А является техническим средством перехвата эфирного вещания, и предназначен для переключения («врезки») стороннего аудиосигнала непосредственно в тракт передачи основного сигнала формата МРХ

производитель: ООО «ИНФОКОМ СИСТЕМС» 197022, г. Санкт-Петербург, Ул. Инструментальная, 3 БЦ «Кантимировский»

ТЕХНИЧЕСКИЕ ДАННЫЕ
• Вход:
• - симметричный / ассиметричный;
• - уровень входного сигнала – до 15 дБ;
• Выход:
• - уровень выходного сигнала – до 15 дБ;
• - выходное сопротивление – 50 Ом;
• - сопротивление нагрузки – не менее 600 Ом
• Сквозные характеристики:
• - уровень выходного сигнала – до 2В
• - выходное сопротивление 50 Ом;
• - номинальный коэффициент передачи усилителя – 0 ± 0,1 дБ;
• - неравномерность АЧХ: в полосе частот 20 Гц…20 кГц – не более ± 0,1 дБ;
• - нелинейные искажения + шум (суммарно):
• - при уровне входного сигнала +9 дБ на частоте 1 кГц – не более 0,01%
• - при уровне входного сигнала +9 дБ в полосе 20 Гц…20 кГц – не более 0,02%;
• - отношение сигнал/шум – не менее 90 дБ;
• - регулировки: фиксированная – +6 дБ; дискретная, с шагом 0,5 дБ – ± 12 дБ
• Потребляемая мощность:
• - питание от сети переменного тока 187-242 В, 47-400 Гц;
• - потребляемая мощность 20 Вт;
• Габаритные размеры – 44 x 482 x 350 мм, корпус металлический 1U
• Вес – 2,6 кг;
• Диапазон рабочих температур – от 0 до +45°С, относительная влажность не более 80%, атмосферное давление 750±30 мм рт. ст.
